屋面保溫防水是一個系統(tǒng)工程，造成滲漏的原因較多，但材料是屋面防水的基礎，故要解決防水問題需從材料方面入手，然后依次考慮設計、施工及后期維修管理問題。所以，若保溫層選用有防水性能的泡沫保溫材料，則能從結(jié)構(gòu)設計方面解決這類問題。
就目前而言，現(xiàn)場噴涂硬泡聚氨酯具有優(yōu)異的保溫隔熱性能，閉孔率良好，是良好的憎水性材料，在質(zhì)量和性能方面均被信賴。

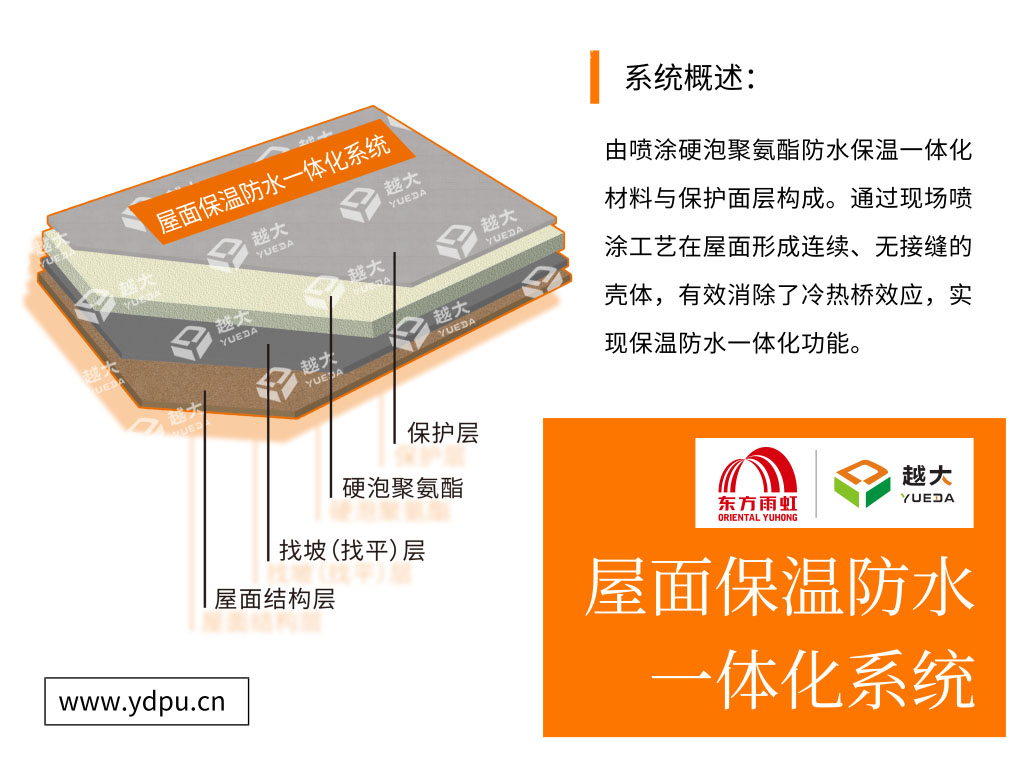

越大 · 保溫防水一體化 · 雙項全能 · 硬泡聚氨酯
防水性好

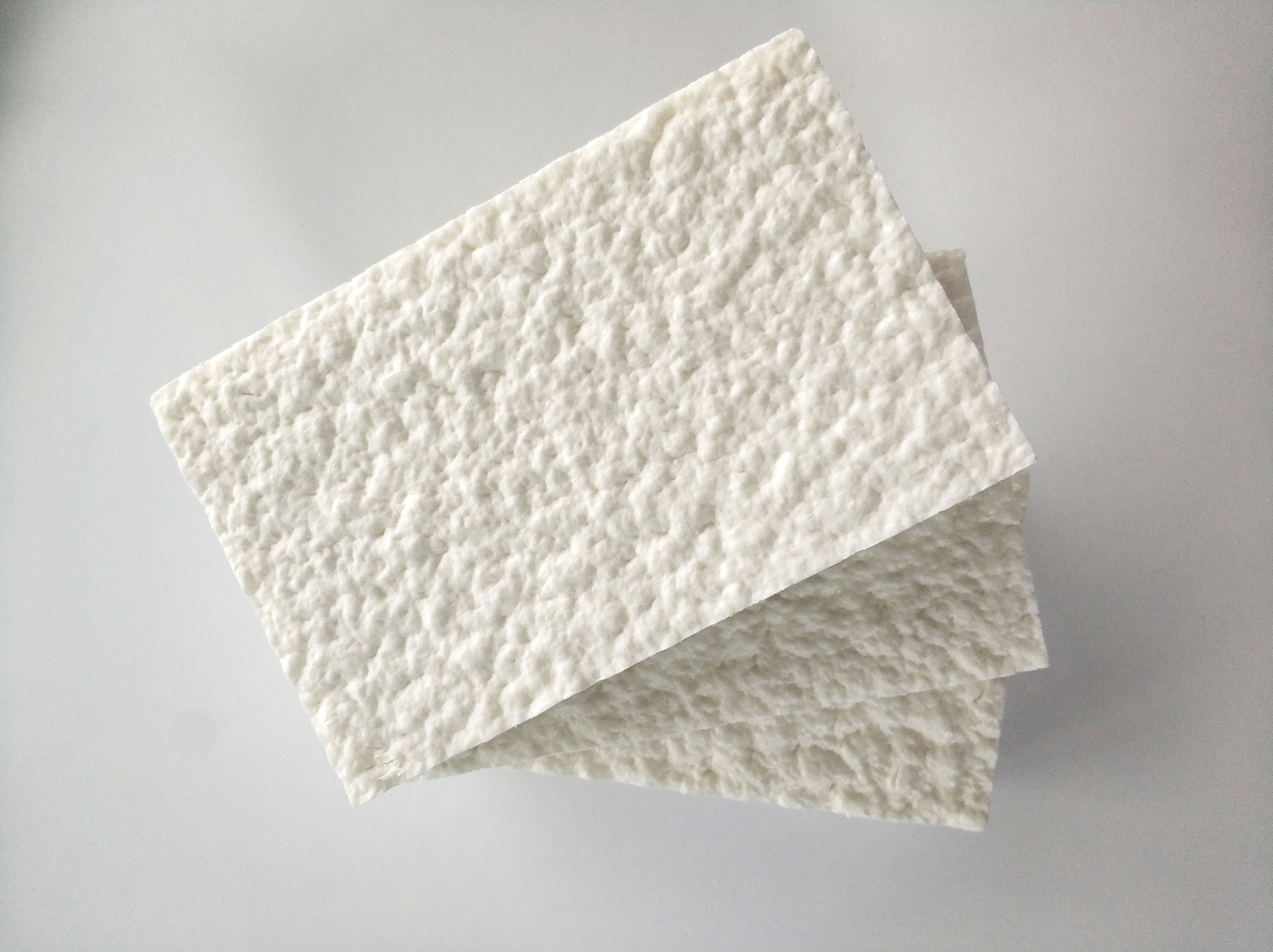

聚氨酯硬泡是一種結(jié)構(gòu)致密的微孔泡沫體，閉孔率達90%以上，具有光滑的自結(jié)皮，因此具有很高的水蒸汽滲透阻和良好的不透水性。
采用直接噴涂成型施工技術(shù)，使聚氨酯硬泡層成為無接縫殼體，形成完整的不透水層，杜絕了水沿縫隙滲入的可能性。
另外，它與基層粘結(jié)牢固，粘結(jié)強度可超過泡沫體本身的撕裂強度，不易與基層脫離，可有效避免水沿層間滲漏的現(xiàn)象。
節(jié)能保溫
保溫節(jié)能效聚氨酯硬泡材料是結(jié)構(gòu)致密、封閉的非連通孔隙，材料的孔隙率較大，幾乎沒有對流作用的影響，所以導熱系數(shù)低，保溫隔熱性能佳，節(jié)能效果明顯。
據(jù)測算，聚氨酯硬泡防水保溫一體化材料厚度為25 mm時，達到節(jié)能50%的要求；當施工厚度達40mm時可達到國家規(guī)定節(jié)能65%的要求。
在實際工程應用中，相同的建筑，與傳統(tǒng)作法的屋面相比，聚氨酯硬泡防水保溫復合屋面室內(nèi)溫度冬季可提高5-6℃，夏季可降低4-5℃。
拉伸強度高
聚氨酯硬泡表觀密度小，強度高，延伸率大，抗沖擊性好，不開裂，適應基材變形能力強。當其表觀密度為35-40kg/m3，抗壓強度在0.2-0.3MPa之間，伸長率平均在10％-14%之間。
耐腐蝕性
在苯、汽油等一般溶劑和稀濃度的酸、堿、鹽溶液等環(huán)境的作用下，聚氨酯硬泡具有良好的化學穩(wěn)定性，也不會發(fā)生霉變和腐爛。
安全無毒
聚氨酯硬泡泡沫無毒，無刺激性，操作安全便捷， 更不會像玻璃棉那樣在作業(yè)時使人產(chǎn)生瘙癢，不會寄生細菌或者菌類，也不會滋養(yǎng)寄生蟲。
溫度范圍廣
在-50℃的低溫下，聚氨酯硬泡體積收縮率小于1%，也不會發(fā)生變脆和開裂等現(xiàn)象；在120℃條件下，體積和強度無明顯變化；
在150℃較高溫度下，聚合體不會發(fā)生降解，因此可供高溫下使用。它不會像EPS或 XPS材料那樣發(fā)生熔化滴落現(xiàn)象，而且聚氨酯硬泡材料在燃燒的過程中，會形成一個焦化的保護層來抑制燃燒的蔓延。
施工方便

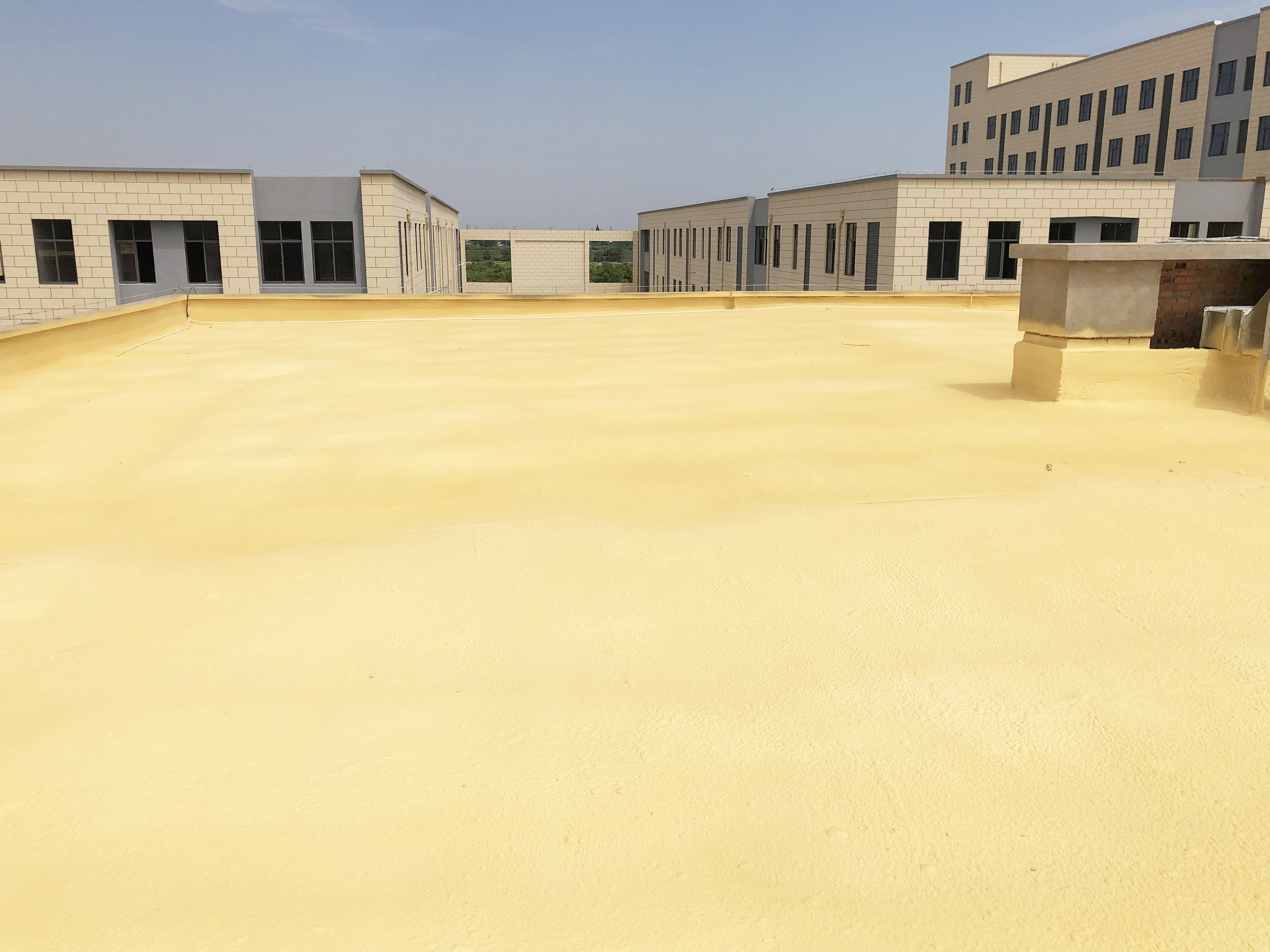

采用噴涂發(fā)泡的聚氨酯硬泡，工藝、設備簡單，操作方便；
材料固化速度很快，噴涂后20min即可上人，簡化了整體施工工序，縮短了施工周期；
適用于任何形狀的屋面工程，如平面、立面、波紋狀等結(jié)構(gòu)，適用于地下室保溫防潮、舊屋面翻新維修和改造等；
尤其適合形狀復雜、管道縱橫的基層表面施工，易于保證工程質(zhì)量。聚氨酯硬泡屋面施工時不需大型吊裝設備，一套設備在良好條件下每天可完成屋面1000㎡。
耐久性好
為確保聚氨酯硬泡長期發(fā)揮防水保溫作用， 使其外表面不受陽光、大氣侵蝕和外力損壞，在外表面層上涂覆一層厚3-5mm的防水、防紫外線聚合物砂漿保護層。
保護層不僅保護了防水保溫層，而且本身具有很強的防水性能，將兩種材料粘結(jié)在一起，共同擔負屋面的防水任務，提高了防水保溫材料的耐久性。
歐美發(fā)達國家大量工程經(jīng)驗表明，凡具有保護不直接受紫外線照射的防護材料屋面，其工程耐用年限可達30年以上。
掃描關注
東方雨虹官方微信
隨時了解最新資訊
掃描閱讀
東方雨虹電子月刊
