經過精益生產嚴格品控的防水卷材歷經長途跋涉終于到達客戶手里，客戶在使用過程中會因運輸儲存、施工應用不當導致產品施工后未能達到預期的效果。今天對客戶應用中常見問題的產生原因、解決方案及注意事項進行解析，為后期客戶的使用規(guī)避風險。
1.材料進場抽檢厚度不夠
原因分析
監(jiān)理或測試人員未選用正確的測厚儀器。
錯誤的測量厚度工具（只適用于剛性材質厚度測量）
解決方案
依據GB/T 328.4-2007 建筑防水卷材試驗方法，測量時應選用標準所要求的測厚儀進行測試，而不能選用游標卡尺或千分尺進行測量。

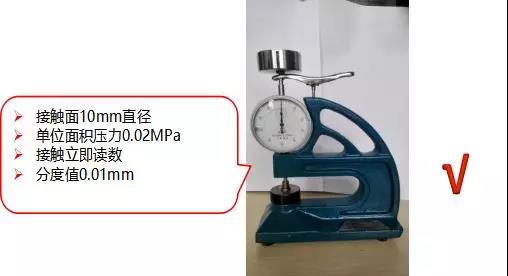

測厚儀
注意事項
熱熔類卷材厚度測試接觸后立即讀數；自粘類卷材厚度測試輕輕落下立即讀數。
2.熱熔型改性瀝青卷材施工后表面開裂
原因分析
卷材表面老化、PE隔離膜和瀝青涂蓋料收縮比不一致導致；
材料使用不符合標準規(guī)定，上表面隔離材料PE膜或細砂的卷材外露使用。

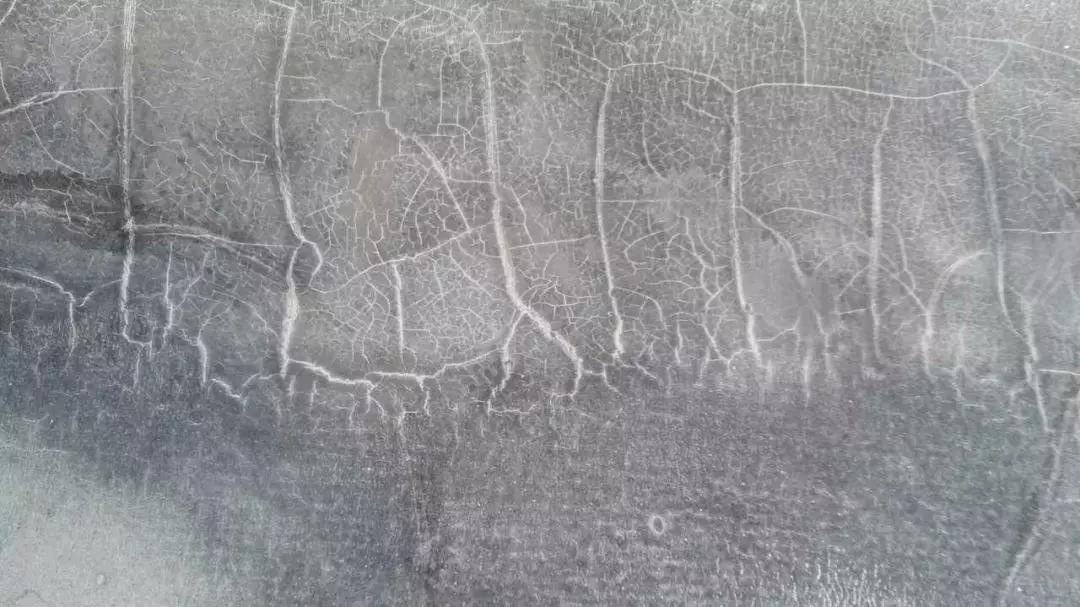

材料表面“龜裂”
解決措施
材料表面出現“龜裂”問題，因聚乙烯膜只是表面防粘材料不耐紫外線老化，應盡快做保護層；
依據GB 18242-2008 標準3.4用途中規(guī)定：外露使用應采用上表面隔離材料為不透明的礦物粒料的防水卷材（頁巖面卷材）。

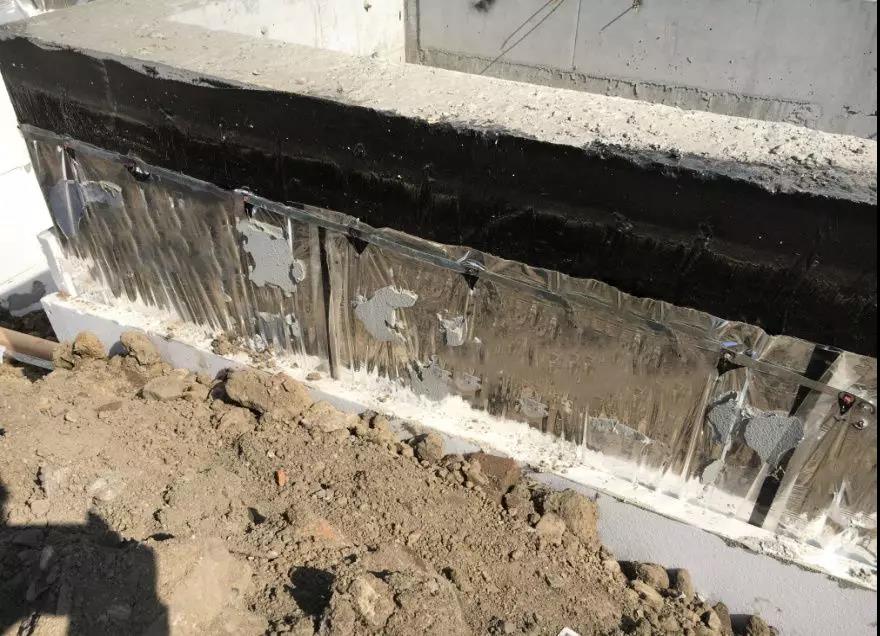

3.立墻施工后滑移、脫落
1）熱熔類卷材
原因分析
產品熱熔過程中沒有成熔融狀態(tài)；
卷材頂端沒有用金屬壓條進行固定；
未做砌墻等保護，未按要求回填（野蠻回填）。
解決措施
依據GB 50345-2012 屋面工程技術規(guī)范和GB 50108-2008 地下工程防水技術規(guī)范，熱熔卷材要熱熔充分，瀝青油出油均勻，與基層實現滿粘；
卷材頂端須用金屬壓條進行固定；
依據GB 50108-2008 地下工程防水技術規(guī)范，回填前應該對防水材料采取保護措施再進行回填（如采用保溫板、砌磚墻或其他材料隔離保護）；回填應分批、分段、分層回填。

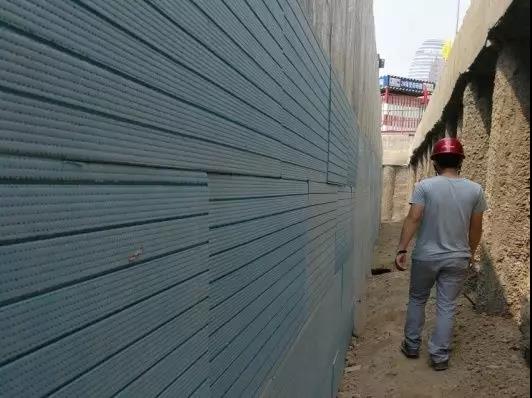

保溫板隔離保護
砌墻保護
2）自粘卷材粘接不牢滑移、脫落
原因分析
基層的平整度、干凈度、潮濕度不能滿足施工條件；
溫度的適應性（此處溫度指材料與基層接觸時的溫度而非環(huán)境溫度；溫度直接影響著自粘產品的初粘性，初粘性的優(yōu)劣又決定了施工時的初粘結效果）；
施工部位，不同的施工部位有不同的影響，在凹陷、凸起或陰陽角處，由于應力過大導致產品的翹邊或者粘結不牢，有胎自粘產品容易出現此類問題。

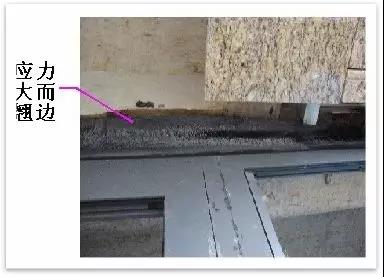

翹邊問題
解決措施
依據GB 50345-2012 屋面工程技術規(guī)范和GB 50108-2008 地下工程防水技術規(guī)范，防水層施工前必須將基層上的塵土、沙粒、碎石、雜物、油污和砂漿突起物清除干凈；防水基層表面應清潔干燥，不得有明水或過于潮濕，否則水分揮發(fā)時會導致卷材起鼓；
溫度低于5℃時，必須借助于熱熔或者熱風裝置粘結；溫度低于15℃時，建議增加熱熔或熱風輔助；
轉角處應根據要求做半徑為50mm的圓弧角，鋪貼卷材時應保持松緊適中；天溝、檐溝、水落口、立面卷材收頭處等基層與突出屋面結構的交接處，以及基層轉角處、防水層等應力集中部位，在低溫環(huán)境下粘接卷材時，容易產生空鼓、粘接不牢等細部節(jié)點處理不到位導致滲漏，因此該些部位必須使用熱熔輔助施工，以達到滿粘效果。
4.自粘卷材施工過程中隔離膜不易揭除
原因分析
材料存儲不當導致局部位置破損，隔離材料嵌入涂蓋料中，出現不易揭膜現象；
環(huán)境溫度高，太陽直射，卷材粘性增大，隔離材料不易揭除。
儲存不當
解決措施
依據GB 23441-2007 自粘聚合物改性瀝青防水卷材、GB/T 23457-2017 預鋪防水卷材或GB/T 35467-2017 濕鋪防水卷材標準，卷材存儲時應立放不超過單層，平放不超過五層，并遮蓋帆布；
夏季施工前卷材應存放在蔭涼通風處，施工時再搬運到工地進行施工，開卷撕膜前避免陽光曝曬；夏季溫度高時，可避開炎熱的時間段，選擇早晚施工。
儲存注意事項
不同類型、規(guī)格的產品應分別存放，不應混雜。避免日曬雨淋，注意通風。
貯存溫度不應高于50℃（自粘45℃），有胎卷材立放貯存只能單層，運輸過程中立放不超過兩層，無胎自粘卷材橫放不超過五層。需盡量避免將卷材長時間存放在室外，即使加蓋苫布，仍會加速自粘卷材的老化、性能衰減、施工粘接性能下降。
掃描關注
東方雨虹官方微信
隨時了解最新資訊
掃描閱讀
東方雨虹電子月刊
